تفاوت ترموکوپل و RTD در اندازه‌گیری دما
اکتبر 27, 2026

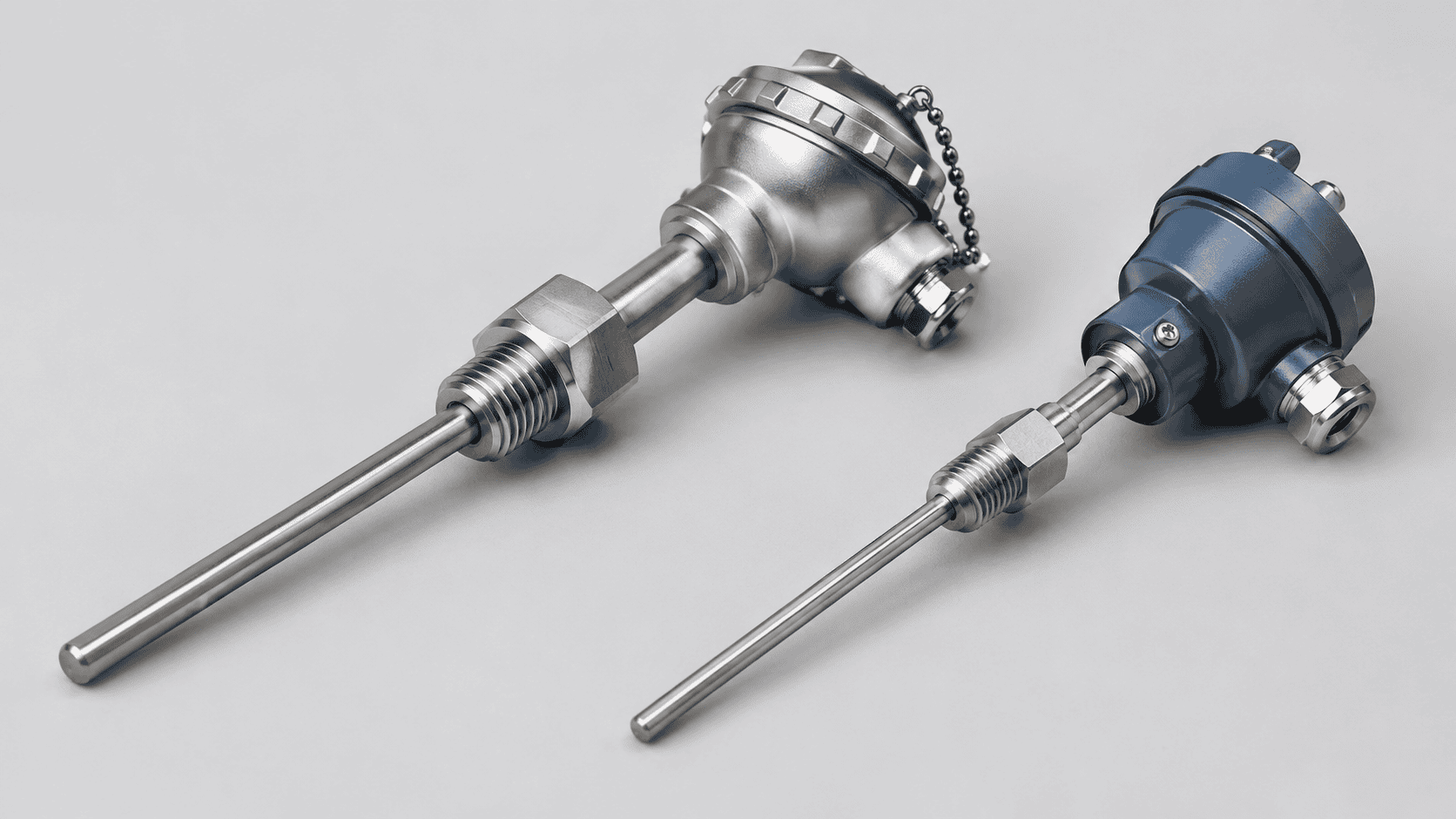

اندازه‌گیری دقیق دما در کارخانه‌ها، خطوط تولید و سیستم‌های کنترل صنعتی اهمیت زیادی دارد. ترموکوپل (Thermocouple) و RTD دو حسگر پرکاربرد برای اندازه‌گیری دما هستند که با وجود شباهت در کاربرد، از نظر ساختار، اصول عملکرد، نحوه سیم‌کشی و ویژگی‌های اندازه‌گیری با یکدیگر تفاوت دارند.
در این مقاله بررسی می‌کنیم هرکدام چگونه کار می‌کنند، چه زمانی باید از ترموکوپل استفاده کرد و در چه شرایطی RTD انتخاب مناسب‌تری است.
ترموکوپل چیست و چگونه کار می‌کند؟

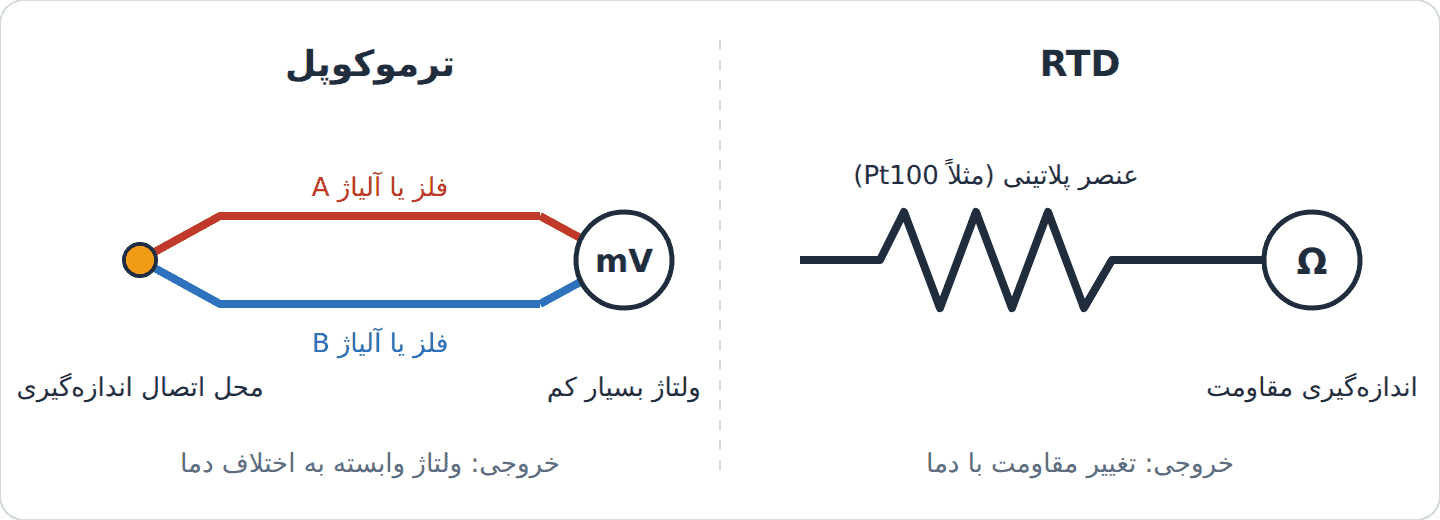

ترموکوپل از اتصال دو فلز یا آلیاژ متفاوت تشکیل می‌شود. هنگامی که بین محل اتصال اندازه‌گیری و مرجع اختلاف دما وجود داشته باشد، ولتاژ کوچکی ایجاد می‌شود که مقدار آن به نوع ترموکوپل و اختلاف دما وابسته است. دستگاه اندازه‌گیری با استفاده از مشخصات این ولتاژ و جبران اتصال مرجع، دما را محاسبه می‌کند.
ترموکوپل‌ها در انواع مختلفی مانند K، J، T و S تولید می‌شوند. هر نوع از ترکیب مواد مشخصی ساخته شده و محدوده دمایی، پایداری و مقاومت متفاوتی در برابر شرایط محیطی دارد. بنابراین نمی‌توان یک نوع ترموکوپل را برای تمام کاربردها مناسب دانست.
این حسگرها در کوره‌ها، خطوط تولید شیشه، تجهیزات حرارتی، دیگ‌های صنعتی و فرایندهایی که دمای بالا دارند کاربرد گسترده‌ای دارند. البته انتخاب نهایی باید بر اساس دمای واقعی فرایند، اتمسفر، نوع غلاف و مشخصات سازنده انجام شود.
RTD چیست و چه تفاوتی با ترموکوپل دارد؟
RTD مخفف Resistance Temperature Detector است. این حسگر دما را از طریق تغییر مقاومت الکتریکی یک عنصر حساس اندازه‌گیری می‌کند. در بسیاری از RTDهای صنعتی از پلاتین استفاده می‌شود؛ برای مثال Pt100 که مقاومت اسمی آن در دمای صفر درجه سلسیوس برابر 100 اهم است.
با تغییر دما، مقاومت عنصر پلاتینی تغییر می‌کند. ترانسمیتر یا ورودی اندازه‌گیری مناسب این تغییر را دریافت کرده و به دما تبدیل می‌کند. RTDهای پلاتینی به دلیل رفتار قابل پیش‌بینی و پایداری مناسب، در اندازه‌گیری‌های دقیق و کنترل دما کاربرد فراوانی دارند.
یکی از تفاوت‌های مهم این دو حسگر، نوع سیگنال اولیه است: ترموکوپل ولتاژ بسیار کوچکی تولید می‌کند، اما RTD بر اساس تغییر مقاومت کار می‌کند. به همین دلیل، روش اتصال به ورودی کنترلر و ملاحظات مربوط به نویز و سیم‌کشی آن‌ها یکسان نیست.
مقایسه دقت، محدوده دما و سرعت پاسخ
انتخاب حسگر فقط بر اساس نام یا قیمت آن منطقی نیست و باید شرایط واقعی اندازه‌گیری را بررسی کرد. RTD پلاتینی برای اندازه‌گیری پایدار و دقیق در محدوده مجاز خودش گزینه‌ای مناسب است و ترموکوپل برای بسیاری از فرایندهای دمای بالا انتخاب رایجی محسوب می‌شود.
| ویژگی | ترموکوپل | RTD |
|---|---|---|
| اصل عملکرد | تولید ولتاژ وابسته به اختلاف دما | تغییر مقاومت با دما |
| نوع سیگنال | ولتاژ بسیار کم | مقاومت الکتریکی |
| اندازه‌گیری دمای بالا | بسیاری از انواع برای دماهای بالا مناسب‌اند | به نوع عنصر، غلاف و محدوده مجاز وابسته است |
| دقت و پایداری | وابسته به نوع، شرایط و کالیبراسیون | در انواع پلاتینی، معمولاً مناسب برای اندازه‌گیری دقیق |
| سیم‌کشی | سیم و کابل جبران مناسب نوع ترموکوپل | معمولاً اتصال دو، سه یا چهار سیمه |
سرعت پاسخ نیز فقط به نوع حسگر وابسته نیست. قطر عنصر، جنس و ضخامت غلاف، نحوه نصب، تماس حرارتی و نوع سیال یا محیط اندازه‌گیری می‌توانند زمان پاسخ را تغییر دهند. برای مثال، حسگر غلاف‌دار ضخیم ممکن است از یک حسگر ظریف با ساختار مناسب کندتر پاسخ دهد.

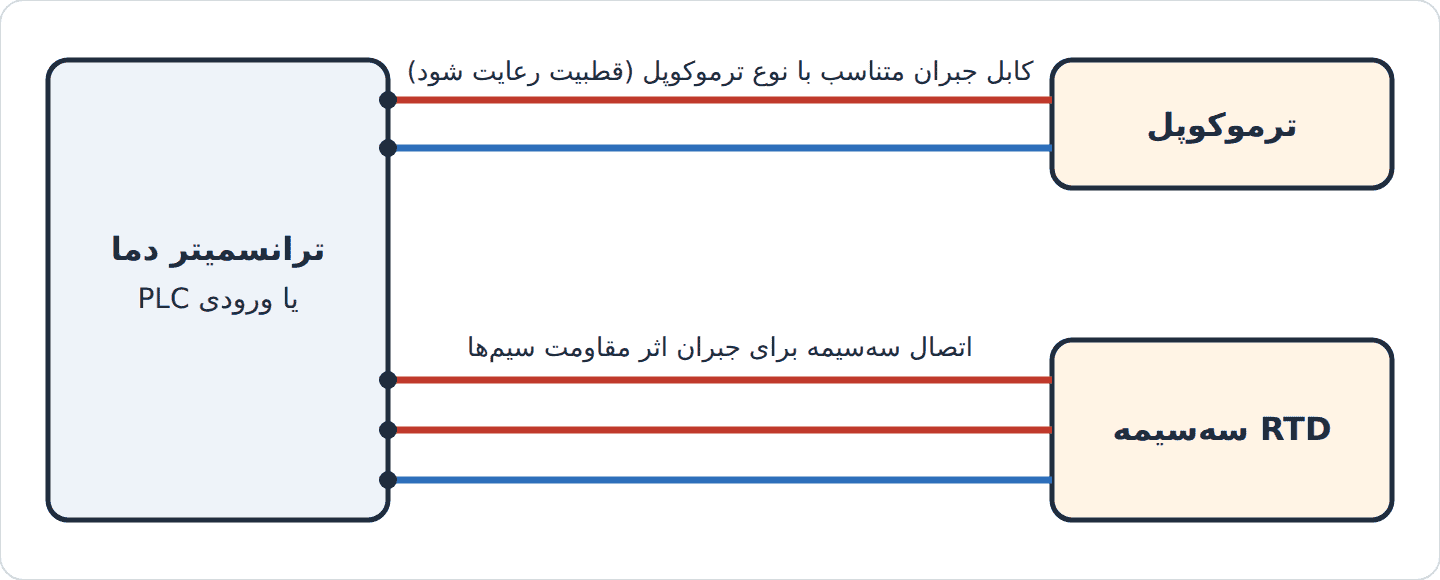

سیم‌کشی و اتصال به PLC یا ترانسمیتر
برای اتصال ترموکوپل باید نوع آن با ورودی دستگاه سازگار باشد. استفاده از کابل نامناسب یا اتصال غیراصولی سیم‌های جبران می‌تواند خطای اندازه‌گیری ایجاد کند. همچنین باید جبران اتصال مرجع (Cold Junction Compensation) در سیستم اندازه‌گیری به‌درستی انجام شود.
در RTD، انتخاب روش سیم‌کشی اهمیت زیادی دارد. در اتصال دوسیمه، مقاومت سیم‌های رابط می‌تواند به مقدار اندازه‌گیری‌شده اضافه شود. اتصال سه‌سیمه برای جبران اثر مقاومت سیم‌ها در بسیاری از کاربردهای صنعتی استفاده می‌شود و اتصال چهارسیمه امکان اندازه‌گیری دقیق‌تر مقاومت را فراهم می‌کند؛ البته عملکرد نهایی به طراحی ورودی و نحوه اجرای سیم‌کشی بستگی دارد.
نکات ایمنی و خطاهای رایج
- پیش از بازکردن ترمینال‌ها یا تعویض حسگر، شرایط ایمن کار و مجوزهای لازم را بررسی کنید.
- در کوره‌ها و تجهیزات داغ، پیش از خارج‌کردن حسگر از خطر سوختگی و تماس با سطوح داغ جلوگیری کنید.
- در محیط‌های دارای گاز قابل اشتعال یا گردوغبار انفجاری، حسگر و تجهیزات جانبی باید متناسب با الزامات حفاظتی محل انتخاب شوند.
- از اتصال ترموکوپل به کابل مسی معمولی در تمام مسیر بدون رعایت دستورالعمل سازنده خودداری کنید؛ نوع کابل رابط باید مناسب حسگر باشد.
- در RTD، اتصال کوتاه، قطع‌شدن سیم و شل‌شدن ترمینال‌ها را بررسی کنید؛ این ایرادها ممکن است باعث نمایش مقدار غیرواقعی یا خطای ورودی شوند.
- قبل از تعویض حسگر، نوع ورودی PLC یا ترانسمیتر، محدوده تنظیم‌شده و نوع اتصال را کنترل کنید.
جمع‌بندی
ترموکوپل و RTD هر دو برای اندازه‌گیری دما مناسب‌اند، اما انتخاب آن‌ها به شرایط فرایند بستگی دارد. برای کاربردهای دمای بالا، ترموکوپل مناسب می‌تواند انتخاب خوبی باشد؛ برای اندازه‌گیری دقیق و پایدار در محدوده مجاز حسگر، RTD پلاتینی اغلب گزینه مناسبی است. قبل از خرید یا تعویض، محدوده دما، دقت موردنیاز، شرایط محیط، نوع ورودی کنترلر و روش سیم‌کشی را بررسی کنید.
