راهنمای انتخاب سایز کابل برق
اکتبر 28, 2026
انتخاب سایز مناسب کابل برق یکی از مراحل مهم طراحی و اجرای تأسیسات الکتریکی است. کابل نامناسب ممکن است بیش از حد گرم شود، افت ولتاژ ایجاد کند یا در شرایط خطا نتواند حفاظت لازم را فراهم کند. از طرف دیگر، انتخاب کابل بسیار بزرگ‌تر از نیاز نیز می‌تواند هزینه و دشواری نصب را افزایش دهد.
برای انتخاب اصولی کابل باید جریان مصرف‌کننده، طول مسیر، شرایط نصب، افت ولتاژ و هماهنگی با تجهیزات حفاظتی را هم‌زمان بررسی کرد. در این مقاله، مراحل اصلی این کار را مرور می‌کنیم. برای محاسبه‌ی سریع می‌توانید از ماشین‌حساب افت ولتاژ و سایز کابل سروش الکتریک هم کمک بگیرید.
سایز کابل به چه معناست؟

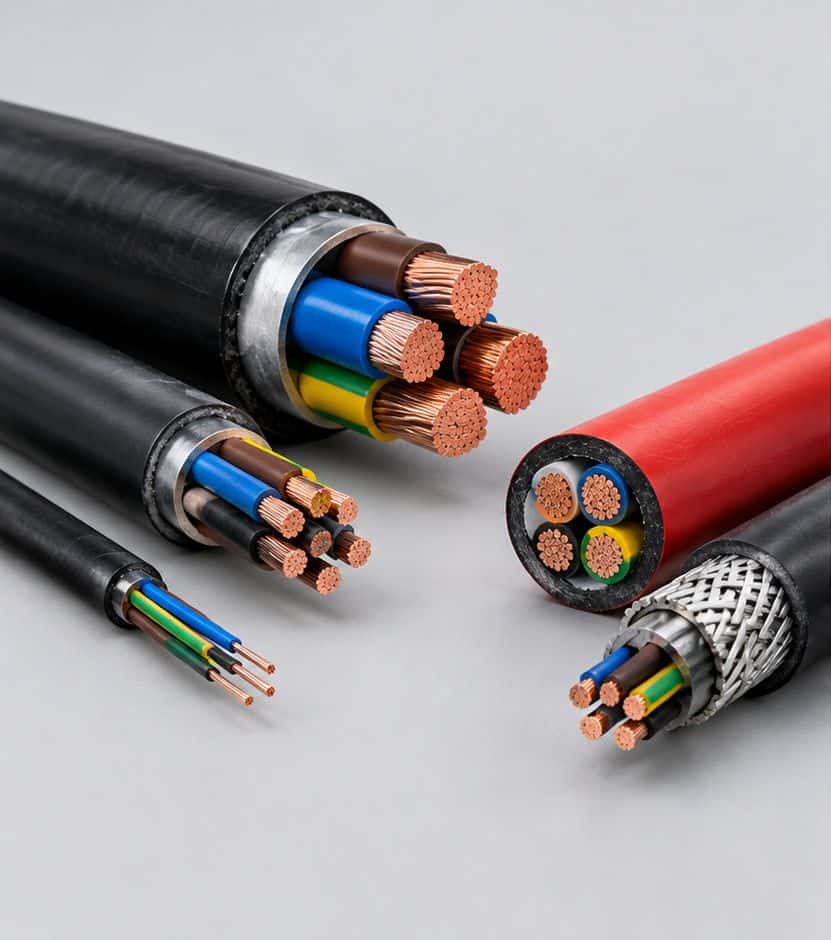

وقتی از سایز کابل صحبت می‌کنیم، معمولاً منظور سطح مقطع هادی آن بر حسب میلی‌متر مربع است. سطح مقطع بیشتر معمولاً مقاومت الکتریکی کمتری برای یک جنس و طول مشخص ایجاد می‌کند، اما ظرفیت جریان مجاز فقط به سطح مقطع وابسته نیست.
جنس هادی، مانند مس یا آلومینیوم، نوع عایق، تعداد هادی‌های باردار، روش نصب، دمای محیط، تجمع کابل‌ها و شرایط تهویه هم بر ظرفیت جریان اثر می‌گذارند. به همین دلیل، نمی‌توان یک جدول ساده را بدون توجه به شرایط پروژه برای همه کابل‌ها به کار برد.
ابتدا باید مشخص شود کابل برای چه باری استفاده می‌شود: موتور سه‌فاز، هیتر، روشنایی، پریز یا تجهیز الکترونیکی. مشخصات پلاک، جریان نامی، شیوه راه‌اندازی و شرایط کاری مصرف‌کننده در این مرحله اهمیت دارند.
محاسبه جریان مصرف‌کننده
اگر جریان از روی پلاک تجهیز مشخص باشد، معمولاً همان جریان نامی مبنای اولیه طراحی قرار می‌گیرد؛ البته شرایط بارگذاری و ضوابط طراحی باید بررسی شوند. اگر توان و مشخصات الکتریکی در دسترس باشند، می‌توان جریان را با روابط مناسب محاسبه کرد.
برای بار سه‌فاز متعادل، در صورت معلوم‌بودن توان اکتیو ورودی:
P = √3 × V × I × cosφ
- P: توان اکتیو ورودی بر حسب وات (W)
- V: ولتاژ خط به خط بر حسب ولت (V)
- I: جریان خط بر حسب آمپر (A)
- cosφ: ضریب توان
با جابه‌جایی رابطه، جریان به دست می‌آید:
I = P ÷ (√3 × V × cosφ)
برای نمونه فرض کنید توان اکتیو ورودی یک بار سه‌فاز 15,000 وات، ولتاژ خط 400 ولت و ضریب توان 0.85 باشد. جریان تقریبی از رابطه زیر محاسبه می‌شود:
I = 15000 ÷ (1.732 × 400 × 0.85)
I ≈ 25.5 A
این عدد جریان محاسباتی بار در شرایط فرض‌شده است، نه سایز نهایی کابل. برای موتور، اگر توان درج‌شده روی پلاک توان خروجی مکانیکی باشد، راندمان نیز باید در محاسبه لحاظ شود. جریان واقعی پلاک و شرایط راه‌اندازی نیز باید بررسی شوند.
افت ولتاژ و طول مسیر کابل
با عبور جریان از مقاومت کابل، افت ولتاژ ایجاد می‌شود. هرچه طول مسیر بیشتر باشد، افت ولتاژ معمولاً بیشتر خواهد شد. افت ولتاژ زیاد می‌تواند عملکرد مصرف‌کننده را مختل کند؛ برای مثال، در موتور ممکن است شرایط راه‌اندازی و عملکرد نامی تحت تأثیر قرار گیرد.
برای یک مدار تک‌فاز ساده، با فرض استفاده از مقاومت هادی و صرف‌نظر از اثر راکتانس، افت ولتاژ تقریبی چنین است:
ΔV ≈ 2 × I × L × R
- ΔV: افت ولتاژ بر حسب ولت
- I: جریان بار بر حسب آمپر
- L: طول یک‌طرفه مسیر بر حسب متر
- R: مقاومت هر متر هادی بر حسب اهم بر متر
ضریب 2 مسیر رفت و برگشت جریان را در این مدل ساده نشان می‌دهد. این رابطه برای محاسبه دقیق همه مدارها مناسب نیست؛ در مدارهای سه‌فاز و مدارهای دارای اثر راکتانس باید از رابطه متناسب با نوع سیستم و مشخصات کابل استفاده شود.
افت ولتاژ محاسبه‌شده باید با حد مجاز طراحی و الزامات پروژه مقایسه شود. حد مجاز را نباید بدون بررسی مقررات مربوط به محل اجرا فرض کرد.
ماشین‌حساب مرتبط
ماشین‌حساب افت ولتاژ و سایز کابل را با جریان و طول مسیر خودتان امتحان کنید.
ظرفیت جریان و عوامل مؤثر بر آن
پس از برآورد جریان بار، باید کابلی انتخاب شود که ظرفیت جریان مجاز آن در شرایط واقعی نصب کافی باشد. این ظرفیت از جدول معتبر مربوط به نوع کابل، جنس هادی، عایق، تعداد هادی‌ها و روش نصب استخراج می‌شود.

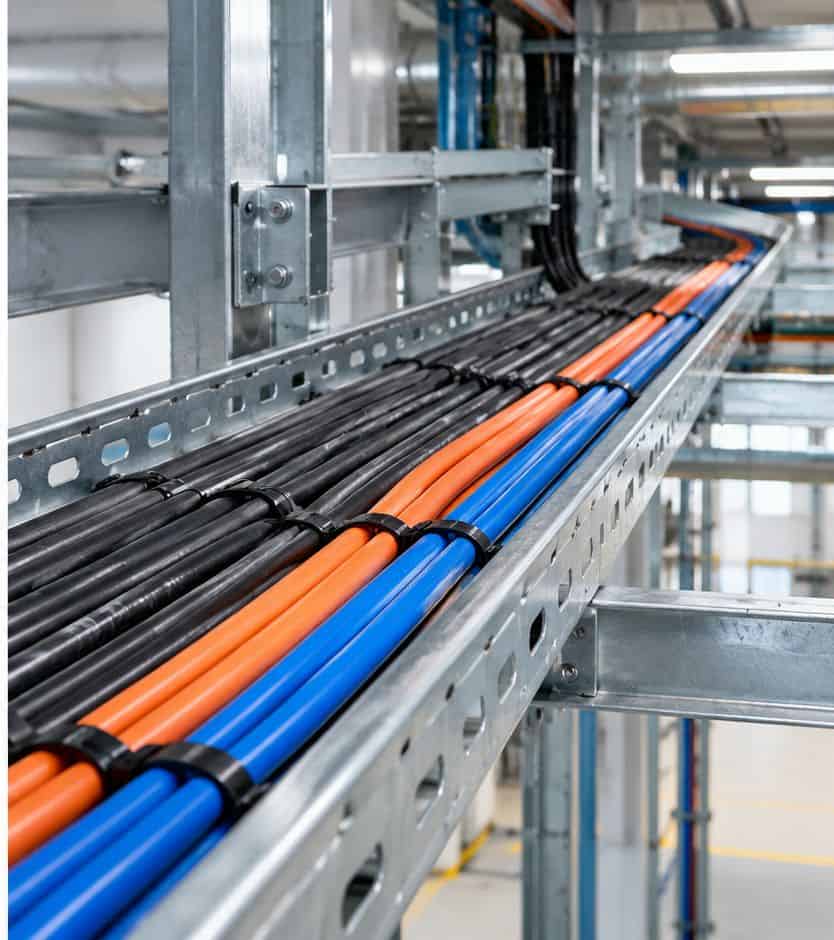

برای نمونه، کابل داخل لوله، کابل نصب‌شده روی سینی و کابل دفن‌شده در خاک الزاماً ظرفیت جریان یکسانی ندارند. اگر چند کابل باردار کنار هم نصب شوند، گرمای آن‌ها می‌تواند دفع حرارت را دشوارتر کند. دمای بالای محیط نیز ممکن است ظرفیت مجاز را کاهش دهد.
- نوع هادی و جنس عایق را مشخص کنید.
- روش نصب و شرایط تهویه را بررسی کنید.
- ضرایب تصحیح دمای محیط و تجمع کابل‌ها را اعمال کنید.
- افت ولتاژ را در طول واقعی مسیر محاسبه کنید.
- هماهنگی کابل با وسیله حفاظتی و جریان اتصال کوتاه را بررسی کنید.
نکات ایمنی در انتخاب و نصب کابل
- پیش از نصب یا تعویض کابل، مدار را از منابع انرژی جدا و بی‌برقی را با ابزار مناسب تأیید کنید.
- برای موتورهایی که جریان راه‌اندازی بالایی دارند، شرایط استارت و افت ولتاژ هنگام راه‌اندازی را بررسی کنید.
- وسیله حفاظتی باید با ظرفیت مجاز کابل و شرایط اتصال کوتاه هماهنگ باشد؛ انتخاب فیوز یا کلید صرفاً بر اساس جریان بار کافی نیست.
- در محیط‌های مرطوب، داغ، شیمیایی یا مستعد آتش‌سوزی، نوع کابل و روش نصب باید متناسب با شرایط محیط باشد.
- برای کابل‌های دفن‌شده یا مسیرهای طولانی، شرایط حرارتی خاک، مسیر کابل و افت ولتاژ را در طراحی لحاظ کنید.
- در پروژه‌های صنعتی، انتخاب نهایی را با استانداردها، نقشه‌ها و الزامات تأییدشده همان پروژه تطبیق دهید.
جمع‌بندی

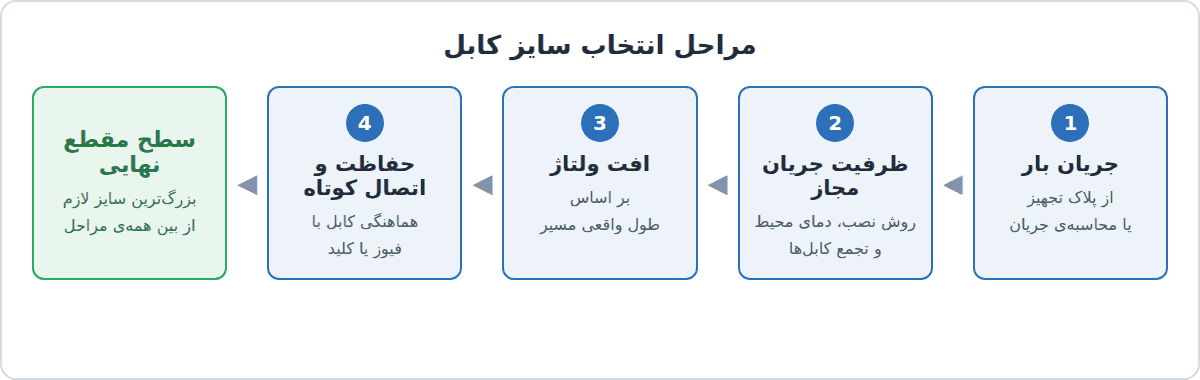

برای انتخاب سایز کابل، ابتدا جریان بار را مشخص کنید؛ سپس ظرفیت جریان مجاز را با توجه به شرایط نصب بررسی کنید. در مرحله بعد افت ولتاژ، جریان راه‌اندازی بارهای موتوری، تحمل حرارتی کابل در برابر اتصال کوتاه و هماهنگی حفاظت را در نظر بگیرید. سطح مقطع نهایی باید از محاسبه و جداول معتبر انتخاب شود، نه صرفاً از روی توان دستگاه یا تجربه پروژه‌ای دیگر.
برای محاسبه‌ی جریان و افت ولتاژ مدار خودتان، از ماشین‌حساب کابل سروش الکتریک استفاده کنید.
